959210378ZSQ、ZQGP氣動活塞快速切斷閥是工業生產中自動化控制的執行單元，它按照調節儀表的信號要求切斷和開啟，也可以單獨切斷和開啟，以符合系統對壓力、溫度、流量和液位等參數的控制要求。該產品具有結構簡單、工作、維修方便的優點，應用于石油、化工、電力、輕紡等行業的自動化控制系統中。
| 類別 | 軟密封 | 硬密封 | |
| 常溫型 | 高溫型 | 低溫型 | |
| 型號 | ZSQ-16K(B) ZSQ-25K(B) ZSQ-40K(B) ZSQ-64K(B) |
ZSQ-16K(B)G ZSQ-25K(B)G ZSQ-40K(B)G ZSQ-64K(B)G |
ZSQ-16K(B)D ZSQ-25K(B)D ZSQ-40K(B)D ZSQ-64K(B)D |
| 規格 | DN20-DN200；DN250-DN350 | ||
Z：執行器大類；
S：氣缸活塞式；
Q：切斷閥
-16(25)(40)(64) 公稱壓力類別，16:1.6Mpa；64:64MPa
K：氣開式(常閉型閥門，氣源氣壓增加時閥開啟)
B：氣閉式(常開型閥門，氣源氣壓增加時閥關閉)
G：高溫型
D：低溫型
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 氣缸直徑 | 81 | 116 | 135 | 156 | 205 | 252 | |||||
| 信號壓力 | 400~600 | ||||||||||
| 流量特性 | 快開 | ||||||||||
| 行程 | 8 | 12 | 20 | 25 | 40 | 50 | |||||
| 額定流量系數(Kv) | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 270 | 440 | 690 |
| 允許泄漏量(ml/min) | 0(軟密封) Ⅵ級(硬密封GB/T4213-92) | ||||||||||
| 切斷時間 | ≤1.5S | ≤2.5S | ≤3.5S | ||||||||
| 工作溫度(℃) | -20～200(常溫型) -60～550(高溫型) -250～-60(低溫型) | ||||||||||
| 流量特性 | 快開(on-off) | ||||||||||
| 公稱壓力PN | MPa | 1.6，2.5，4.0，6.4(6.3)/2.0，5.0，11.0 | |||||||||
| Bar | 16，25，40，64(63)/20，50，110 | ||||||||||
| Lb | ANSI：Class150、Class300、Class600 | ||||||||||
| 允許壓差(Mpa) | 6.4 | 4.8 | 3.0 | 1.6 | 1.6 | 1.0 | 0.8 | 0.8 | 0.55 | ||
| 閥體材質 | HT200 ZG230-450 ZG1Cr18Ni9 ZG0Cr18Ni12Mo2Ti | ||||||||||
| 氣源接頭 | M10×1(DN15-100)， M16×1.5(DN125-350) | ||||||||||
注：允許壓差是指按標準氣缸執行機構配制的數據。如用戶需要增大允許壓差，可以通過變換氣缸執行機構或彈簧來符合用戶的需要。
對于DN250-350切斷閥，根據用戶工藝參數設計。
大手輪、簡式手輪、電磁閥、行程開關(觸點回訊器)、空氣過濾減壓器、O形密封圈(GB1235-76)。

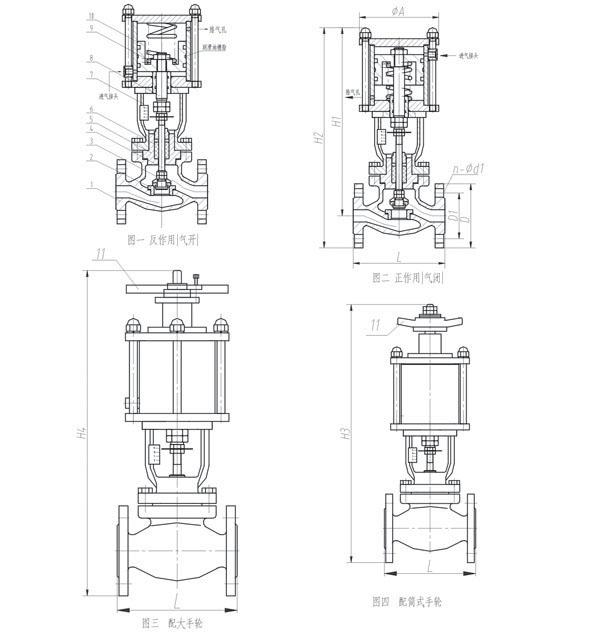

其主要零件如下：
1、閥體；2、閥座；3、閥芯；4、閥桿；5、閥蓋；6、密封填料；7、支架；8、推桿；9、彈簧；10、活塞；11、手輪；(可配大手輪或簡式手輪)當用戶需要；或者在系統要求不變，不連續生產的場合，當氣動系統失靈或氣源不足時，可以通過手輪機構使切斷閥進入人工切斷與開啟。
| DN | L | H1 | H2 | H3 | H4 | ΦA | D | D1 | N×d1 |
| 20 | 150 | 311 | 363.5 | 433.5 | 540 | 125 | 105 | 75 | 4-14 |
| 25 | 160 | 311 | 368.5 | 443.5 | 545 | 125 | 115 | 85 | 4-14 |
| 32 | 180 | 311 | 381 | 456 | 560 | 125 | 140 | 100 | 4-18 |
| 40 | 200 | 336 | 411 | 501 | 590 | 170 | 150 | 110 | 4-18 |
| 50 | 230 | 336 | 418.5 | 508.5 | 600 | 170 | 165 | 125 | 4-18 |
| 65 | 290 | 422 | 514.5 | 624.5 | 695 | 182 | 185 | 145 | 4-18 |
| 80 | 310 | 425 | 525 | 635 | 705 | 220 | 200 | 160 | 8-18 |
| 100 | 350 | 425 | 535 | 645 | 715 | 220 | 220 | 180 | 8-18 |
| 125 | 400 | 677 | 802 | 940 | 940 | 258 | 250 | 210 | 8-18 |
| 150 | 480 | 695 | 837 | 990 | 990 | 350 | 285 | 240 | 8-22 |
| 200 | 600 | 760 | 930 | 1035 | 1035 | 350 | 340 | 295 | 12-22 |
注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)
| DN | H5 | H6 |
|
| 20 | 443.5 | 620 | |
| 25 | 448.5 | 625 | |
| 32 | 461 | 640 | |
| 40 | 491 | 670 | |
| 50 | 498.5 | 680 | |
| 65 | 604.5 | 788.5 | |
| 80 | 615 | 795 | |
| 100 | 625 | 805 | |
| 125 | 700 | 940 | |
| 150 | 852.5 | 1090 | |
| 200 | 895 | 1135 |
注*PN25、PN40、PN64尺寸L、D、D1見法蘭標準(附錄部分)
| 公稱通徑 | L | -100℃～200℃ | -250℃ |
| ||
| H7 | H | H7 | H | |||
| 20 | 150 | 700 | 1225 | 900 | 1425 | |
| 25 | 160 | 700 | 1280 | 900 | 1480 | |
| 32 | 180 | 700 | 1290 | 900 | 1490 | |
| 40 | 200 | 700 | 1410 | 900 | 1610 | |
| 50 | 230 | 700 | 1435 | 900 | 1635 | |
| 65 | 290 | 800 | 1650 | 1000 | 1850 | |
| 80 | 310 | 800 | 1665 | 1000 | 1865 | |
| 100 | 350 | 800 | 1665 | 1000 | 1665 | |
| 125 | 400 | 900 | 2040 | 1100 | 2240 | |
| 150 | 480 | 900 | 2050 | 1100 | 2250 | |
| 200 | 600 | 900 | 2080 | 1100 | 2280 | |
法蘭按(GB/T9113-2000(默認標準)，也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-97
法蘭密封面型式：PN16為凸面法蘭；PN25為凸面法蘭；PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭
法蘭端面距按GB12221-89(其它標準須指明)
焊接連接坡口按：GB12224-89
執行機構氣信號接口：內螺紋M10×1(DN≤100)，內螺紋M16×1.5(DN>100)
閥體法蘭及法蘭端面距離可以按用戶的標準，如ANSI，JIS，DIN等。
獲取ZSQ、ZQGP-氣動活塞快速切斷閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃氣體，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
ZSQ、ZQGP-氣動活塞快速切斷閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
