了解法蘭電磁閥
更新時間：2025-4-16 信息來源：了解法蘭電磁閥
專業解讀工業管道法蘭連接電磁閥的技術與工程實踐。
產品優勢
- 密封性：法蘭面密封等級可達ANSI Class 600
- 寬口徑范圍：DN15-DN300系列
- 高壓能力：工作壓力可達42MPa（420bar）
- 便捷維護：法蘭螺栓連接便于拆卸檢修
法蘭連接技術參數
| 法蘭標準 |
壓力等級 |
密封面形式 |
適用口徑 |
| ANSI B16.5 |
Class150-2500 |
RF/FF/RTJ |
DN15-DN600 |
| DIN EN 1092-1 |
PN10-PN400 |
Type A/B/D |
DN10-DN1200 |
| GB/T 9119 |
PN1.0-PN16.0 |
平面/凸面 |
DN15-DN2000 |
產品系列分類
1. 按壓力等級
- 低壓系列：PN10-PN16（水處理、空調系統）
- 中壓系列：PN25-PN40（石油化工、電力）

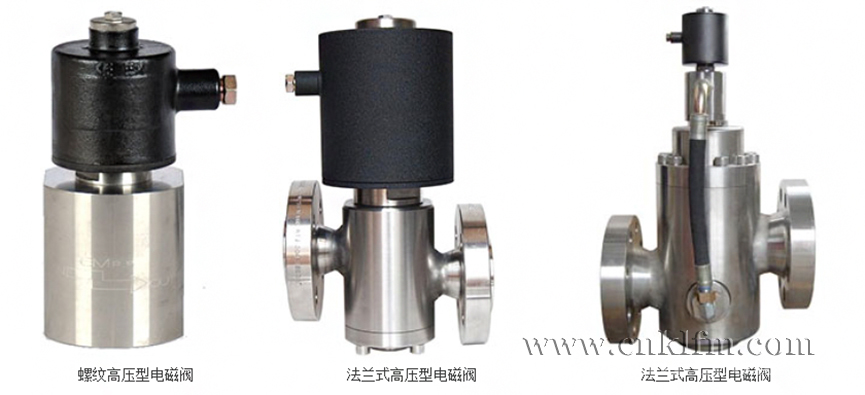

- 高壓系列：PN63-PN300（油氣管道、特殊系統）
2. 按結構形式
| 結構類型 |
特點 |
典型應用 |
| 直通式 |
流阻小，維護方便 |
給排水系統 |
| 角式 |
改變流向，節省空間 |
鍋爐給水 |
| 三通式 |
介質分流/合流 |
熱交換系統 |
關鍵性能指標
| 參數類別 |
標準型 |
高壓型 |
大口徑型 |
| 最大口徑 |
DN150 |
DN80 |
DN600 |
| 工作壓力 |
1.6MPa |
42MPa |
2.5MPa |
| 泄漏等級 |
ANSI IV |
ANSI VI |
ANSI IV |
| 法蘭標準 |
ANSI 150# |
ANSI 2500# |
DIN PN16 |
安裝與維護要點
1. 安裝規范
- 法蘭對中：偏差≤0.2mm/m
- 螺栓緊固：十字交叉順序，扭矩值見下表
- 密封墊片：根據介質溫度壓力選擇材質
| 法蘭規格 |
螺栓規格 |
推薦扭矩(N·m) |
| DN50 PN16 |
M16 |
120-150 |
| DN100 PN40 |
M20 |
250-300 |
常見問題解答
Q1：如何選擇適合的法蘭密封面形式？
| 密封面類型 |
適用壓力 |
適用介質 |
安裝要求 |
| 突面(RF) |
≤PN40 |
常規介質 |
需配軟墊片 |
| 環連接面(RTJ) |
≥PN63 |
高壓氣體 |
需金屬環墊 |
Q2：大口徑法蘭閥安裝有哪些特殊要求？
關鍵控制點：
- 支撐加固：DN≥300需獨立支撐架
- 吊裝規范：使用專用吊耳，禁止直接吊閥體
- 法蘭對中：采用激光對中儀，偏差≤1mm
Q3：高壓法蘭連接如何確保密封穩定性？
實施步驟：
- 表面處理：法蘭密封面Ra≤3.2μm
- 墊片選擇：
- 緊固程序：分3階段按30%-70%-100%扭矩緊固
選型對照指南
| 應用場景 |
推薦系列 |
法蘭標準 |
特殊配置 |
| 城市供水 |
DN50-DN300 |
GB/T 9119 PN16 |
EPDM密封 |
| 石油管道 |
高壓系列 |
ANSI 600# |
RTJ密封面 |
| 化工系統 |
耐腐蝕系列 |
DIN PN40 |
PTFE襯里 |
