直動式電磁閥工作原理介紹

更新時間：2025-4-12 信息來源：直動式電磁閥工作原理介紹

直動式電磁閥采用電磁力直接作用原理，憑其無壓力差要求、即時響應的特點，成為自動化控制系統的開關元件之一。本文將剖析其從結構原理到選型應用的技術體系。

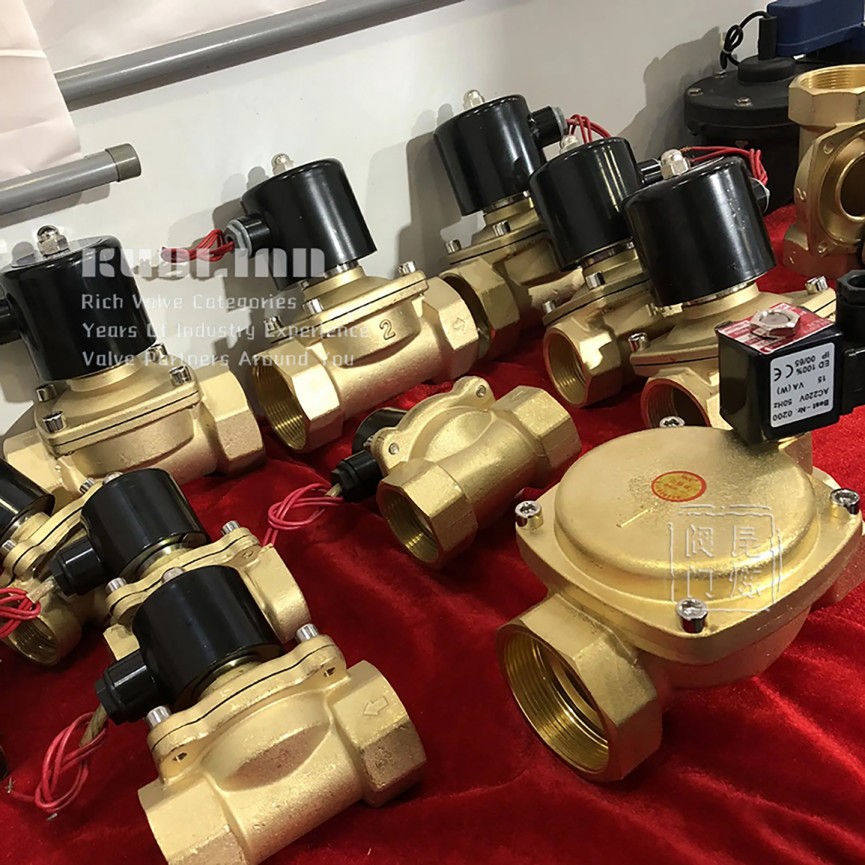

直動式電磁閥工作原理介紹- 上海昆煉閥門制造有限公司

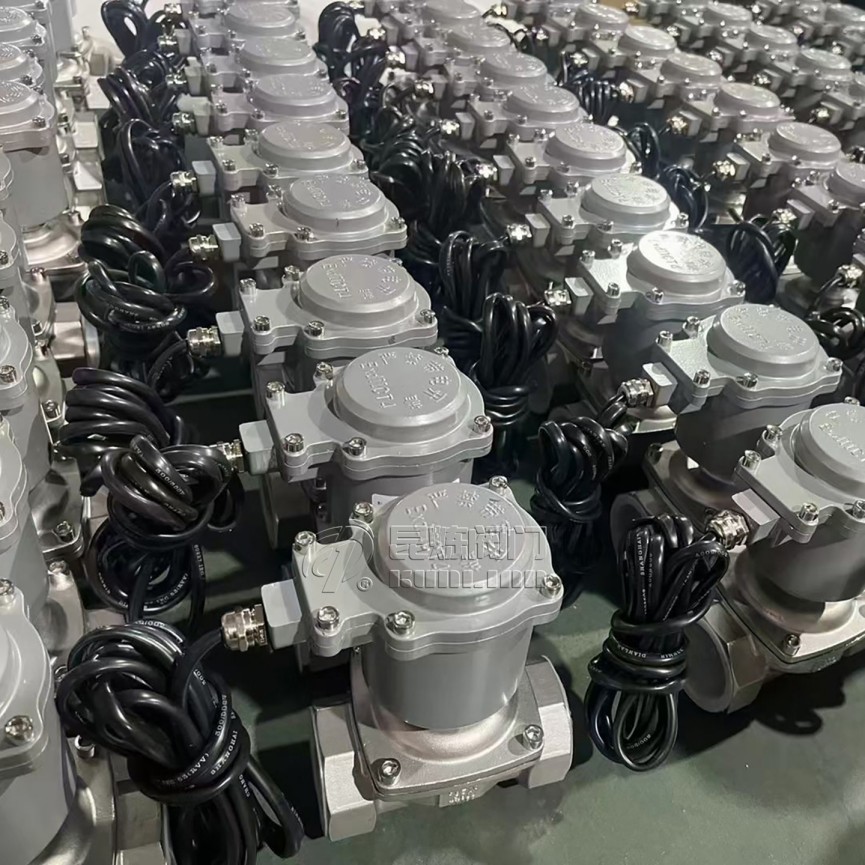

不銹鋼電磁閥標準,工作原理,用途- 上海昆煉閥門制造有限公司
直動式電磁閥、電磁閥工作原理- 上海昆煉閥門制造有限公司

工作原理

1. 直接開關控制機制

  • 電磁力直接作用：線圈通電產生50-200N電磁吸力直接驅動閥芯
  • 無放大機構設計：單級傳動結構，取消先導壓力放大環節
  • 直動式開閉原理：閥芯行程3-8mm，直線運動完成開閉

2. 性能參數

參數類別 標準型 高速型 節能型
響應時間 15-30ms 5-10ms 20-40ms
工作壓差 0-1.0MPa 0-0.6MPa 0-1.6MPa
功耗 10-15W 15-20W 5-8W

結構設計特點

1. 無輔助壓力系統

  • 斷電自動復位：彈簧復位力20-50N，斷電后10ms內關閉
  • 單向流動控制：正向流動壓降≤0.02MPa
  • 低功耗設計：節能線圈保持功率≤3W

2. 介質適應性能

介質類型 溫度范圍 粘度限制 密封形式
壓縮空氣 -20~+80℃ ≤46cSt 丁腈橡膠
水/油 -10~+120℃ ≤500cSt 氟橡膠

產品系列詳解

1. 微型直動閥系列

型號 通徑 Cv值 泄漏量
MM-2 Φ2mm 0.05 ≤0.1ml/min
MM-4 Φ4mm 0.2 ≤0.3ml/min

2. 工業級直動閥

  • 通徑范圍：DN8-DN25標準系列
  • 壓力等級：PN16-PN40高壓版本
  • 流量特性：Cv值1.2-15可選

常見問題解答

Q1：如何解決低壓差工況啟閉困難？

  1. 檢查項目：
    • 電磁線圈電阻（偏差≤±10%）
    • 復位彈簧力（衰減≤15%）
  2. 改進方案：
    • 選用低摩擦系數閥芯（PTFE涂層）
    • 升級高磁導率線圈（吸力提升）

Q2：直動式與先導式如何選擇？

比較項 直動式 先導式
適用通徑 ≤DN25 ≥DN15
響應速度 快(5-30ms) 慢(50-200ms)
介質要求 允許含雜質 需潔凈介質

Q3：如何延長電磁線圈壽命？

  • 使用規范：
    • 工作電壓波動≤±10%
    • 占空比≤60%（連續工作需加散熱）
  • 維護建議：
    • 定期檢查線圈電阻
    • 環境溫度≤50℃（每升高10℃壽命減半）

選型技術規范

1. 五要素選型法

  1. 確定介質參數：溫度/粘度/清潔度
  2. 計算流量需求：Cv=Q×√(ΔP/SG)
  3. 校核壓力條件：最大/最小工作壓差
  4. 選擇響應速度：根據控制周期要求
  5. 確認安裝方式：管式/板式/法蘭式

2. 安裝維護要求

項目 標準要求 允許偏差
安裝方向 線圈豎直向上 ±30°
過濾精度 ≤25μm 特殊介質≤5μm

典型應用案例

應用領域 技術參數 解決方案
設備 Φ3mm Cv=0.08 零壓差啟動
氣動控制 DN8 Cv=1.8 10ms響應
